QZ型系列潛水混流泵
產品介紹

一、QZ型系列潛水混流泵--產品簡介:

    潛水泵站因土建簡單,工程造價低,維護管理簡便易于自動化,工作可靠性好,美化環境而得到迅速發展。
    潛水泵站的主要設備-潛水電泵(簡稱潛水泵),有QZ型潛水軸流泵和QH型潛水混流泵,是將電機與軸流泵和混流泵結合而成的機電合一產品,是傳統長軸軸流泵和混流泵的更新換代產品。
    潛水泵與傳統長軸泵除使用場合、進出水每件]特性參數基本上保持一致外。還具有以下幾點顯著優勢:
    ⊙  泵站工程總投資節省30%以上;
    ⊙  建設周期節約40%以上;
    ⊙  機組安裝時間節約95%以上;
    ⊙  機組重量減輕50%以上;
    ⊙  省去泵站防洪墻投資;
    ⊙  維護費用低;
    ⊙  無運轉噪音,操作簡便,易于自動化運行;
    ⊙  地面建筑高度低,可省去泵房建筑,甚至可在地面以下建泵站。
    因此,軸流泵和混流泵的新老客戶,在新建泵站項目中可以方便地以潛水泵替代,可在老泵站改造項目中以潛水泵更新,此類泵型主要適用于下列場合:
    ⊙  農田灌溉與水利;
    ⊙  市政排放雨水及輕度污水;
    ⊙  工業中工藝用水、冷卻水;
    ⊙  水利中調水工程。
    本公司潛水泵名義出水口徑從350、500、600、700、800、900、1000、1200、400、1600共計十種口徑,流量范圍0.12--12m*m*m/s,揚程范圍2--14m;功率范圍7.5--630KW;電壓等級380V、66V、3KV、6KV、10KV。

二、QZ型系列潛水混流泵--型號說明

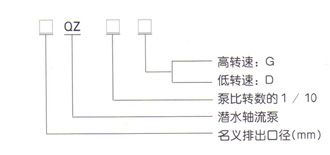

    潛水軸流泵

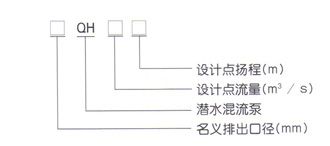

    潛水混流泵:

三、QZ型系列潛水混流泵--結構說明:

    QZ潛水軸流泵 QH潛水混流泵,泵段由進水喇叭口,葉輪部位,葉輪外殼和導葉體四大零件組成。
    潛水電機是全密封干式異步電動機,機殼將電機封閉,電機上端電纜出線處有靜密封裝車,電機下端蓋出軸處有轉動密封裝置,潛水電機具有一切運行的安全可靠性能。對密封滲漏、線圈和軸承溫升均有監測、報警和保護裝置,不影響電機正常運轉的早期滲漏(只報警)。當線圈溫度超過135℃、軸承溫度超過90℃時,采用斷電保護,所有保護器由一個潛水泵專用保護器進行監控,以保證潛水泵的安全使用。

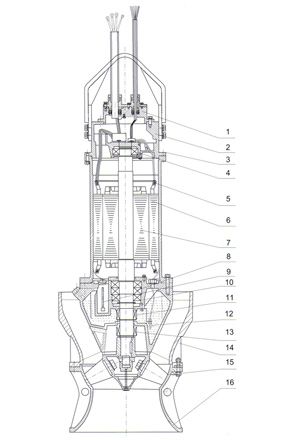

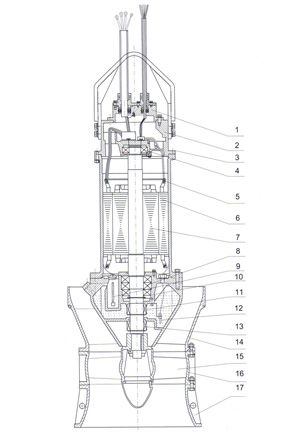

QZ型潛水軸流泵結構總圖
1、接線盒蓋
2、上端蓋
3、滲漏報警器
4、上軸承
5、熱保護器
6、定子
7、轉子
8、下軸承
9、滲漏報警器
10、下端蓋
11、上機械密封
12、電極探頭
13、下機械密封
14、導葉體
15、葉輪部件
16、葉輪外殼
17、進口喇叭

QH型潛水流泵結構總圖
1、接線盒蓋
2、上端蓋
3、滲漏報警器
4、上軸承
5、熱保護器
6、定子
7、轉子
8、下軸承
9、滲漏報警器
10、下端蓋
11、上機械密封
12、電極探頭
13、下機械密封
14、導葉體
15、葉輪部件
16、進口喇叭

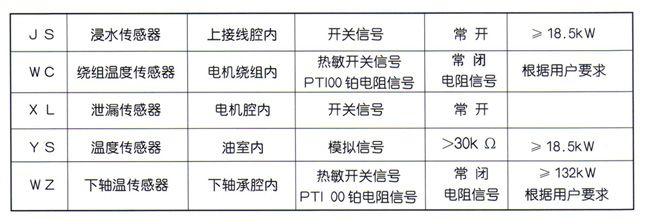

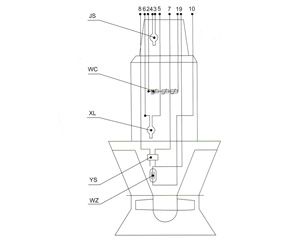

潛水流軸泵、混流泵內部傳感器布置圖
傳感器輸送信號由潛水電泵保護器接受。該保護器對每一個輸出信號,包括開關量或模擬量分別輸出一個開關信號,并在保護器上顯示出報警閃光信號。






選型參數:

(一)軸流泵(QZ)性能參數與型譜
  ·3500QZ-70G ·350QZ-70D ·350QZ-100 ·350QZ-125 ·500QZ-70G
  ·500QZ-70D ·500QZ-100GA ·500QZ-100DA ·500QZ-100GB ·500QZ-100DB
  ·500QZ-125G ·500QZ-125D ·500QZ-160D ·500QZ-160G ·600QZ-70
  ·600QZ-100G ·600QZ-100D ·600QZ-125 ·600QZ-160G ·600QZ-160D
  ·700QZ-50 ·700QZ-70G ·700QZ-70D ·700QZ-100G ·700QZ-100D
  ·700QZ-125G ·700QZ-125D ·700QZ-160G ·700QZ-160D ·800QZ-50
  ·800QZ-70G ·800QZ-70D ·800QZ-100G ·800QZ-100D ·800QZ-125G
  ·800QZ-125D ·900QZ-50 ·900QZ-70 ·900QZ-100G ·900QZ-100D
  ·900QZ-125 ·900QZ-180 ·1000QZ-50 ·1000QZ-70 ·1000QZ-100
  ·1000QZ-125 ·1000QZ-160 ·1200QZ-70 ·1200QZ-100 ·1200QZ-125
  ·1200QZ-160 ·1300QZ-70 ·1300QZ-100 ·1300QZ-125 ·1300QZ-160
  ·1400QZ-70 ·1400QZ-100 ·1400QZ-125 ·1400QZ-160 ·1600QZ-100
  ·1600QZ-125 ·1600QZ-160
⊙ (二)混流泵(QH)性能參數與型譜
  ·500QH0.6-8 ·600QH0.7-12 ·600Q.7-12A ·600QHB0.8-16 ·700QH0.9-10
  ·700QH0.9-10 ·700QH1.2-12 ·700QH1.4-16A ·900QH1.8-10 ·900QH1.8-10A
  ·900QH1.7-12 ·900QH1.7-12A ·900QH2.2-16 ·1000QH2.6-12 ·1000QH2.6-12A
  ·1200QH3.1-12 ·1200QH3.1-12A
 五、QZ型系列潛水混流泵安裝形式及尺寸:
     較小的QZ系列潛水軸流泵、QH系列潛水混流泵用開關敞式進水,安裝形式為井筒彎管式安裝、鋼制井筒式安裝、混凝土預制井筒式安裝。井筒彎管式安裝、鋼制井筒式安裝由本公司提供整套井筒,混凝土預制井筒式安裝由本公司提供安裝底座(含防轉裝置)、井蓋。
安裝時,將潛水電泵吊入井筒著底為止,導葉體上的斜面與支架座斜面配合,止水橡皮(O型圈)起密封作用。
較大的潛水泵(葉輪直徑一般在1米以上),采用帶封閉進水流道的安裝形式

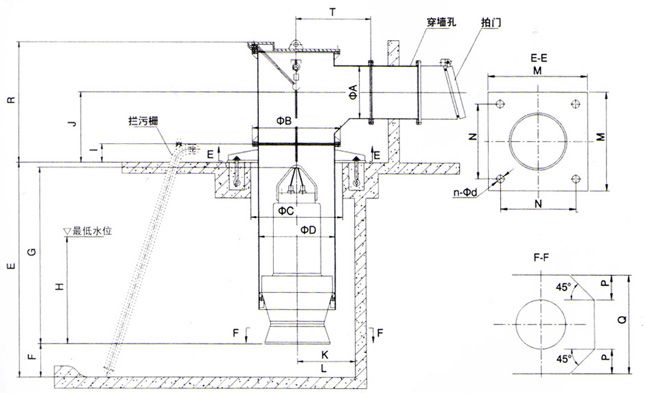

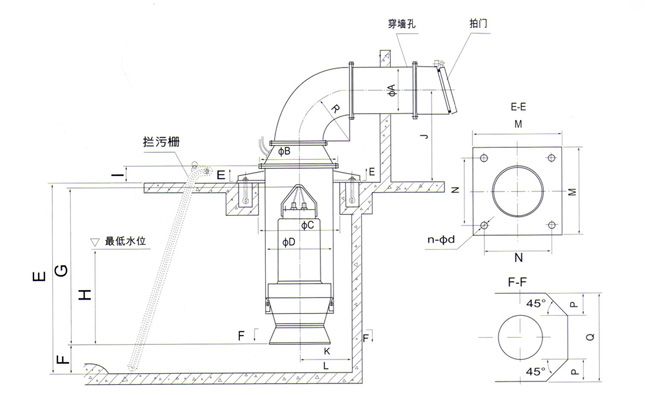

  1、井筒彎管式安裝及尺寸

注:
   (1)、表中尺寸為泵的安裝尺寸與泵站設計的水力控制尺寸。其中泵站設計的水力尺寸僅作為參考值。
   (2)、尺寸A依據流量確定,以控制流速,減少水力損失,表中尺寸為參考值。如需要,可適當加大;尺寸E、J依據泵站具體條件確定;尺寸R為最小參考值,如條件許可,可適當加大。
   上述尺寸均依據客戶要求確定。
   (3)、泵中心距后池壁≤K。
   (4)、同池兩泵中心距≥L。
2、鋼制井筒式安裝及尺寸

注:
     (1)、表中尺寸為泵的安裝尺寸與泵站設計的水力控制尺寸,其中泵站設計的水力尺寸僅作為參考值。
     (2)、尺寸A依據流量確定,以控制流速,減少水力損失,表中尺寸為參考值,如需要,可適當加大;尺寸E、J、R依據泵站具體條件確定。
     (3)、泵中心距池壁≤K。
     (4)、同池兩泵中心距≥L。

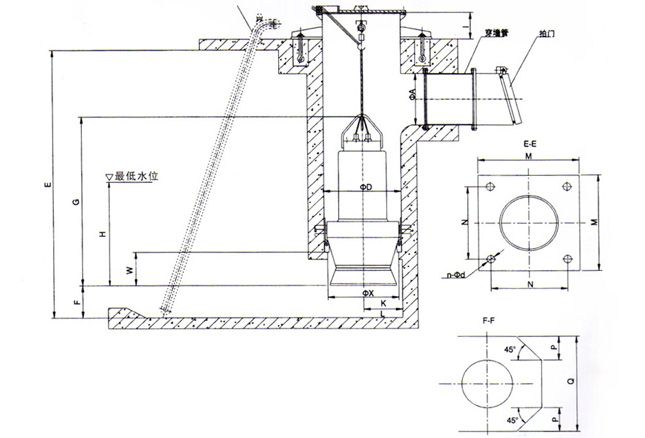

3、混凝土預制井筒式安裝及尺寸

注:
   (1)、表中尺寸為泵的安裝尺寸與泵站設計的水力控制尺寸。其中泵站設計的水力尺寸僅作為參考值。
   (2)、尺寸A依據流量確定,以控制流速,減少水力損失,表中尺寸為參考值。如需要,可適當加大;尺寸E依據泵站具體條件確定;尺寸R為最小參考值,如條件許可,可適當加大。
   (3)、泵中心距后池壁≤K。
   (4)、同池兩泵中心距≥L。

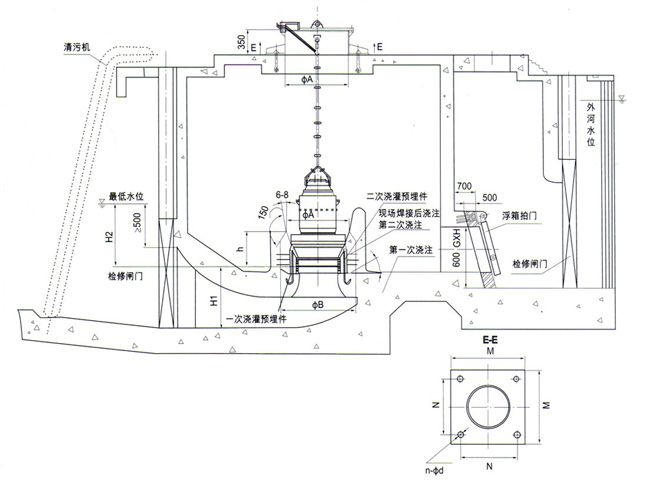

4、封閉進水流道的混凝土預制井筒式安裝及尺寸
   簸箕形進水流道

注:
    (1)、進水流道可配肘形、鐘形、簸箕形流道,安裝尺寸表中的流道尺寸為簸箕形流道(僅供參考)。
    (2)、淹沒深度除需要滿足表中要求外,還必須比流道進口上緣至少高500mm。
    (3)、一般來說,泵段安裝尺寸由供貨方提供,淹沒深度由供貨方與設計方共同確定。再通過裝車試驗驗證確定;進出水流道的幾何尺寸由設計單位按規范進行數模計算,初步確定后再進行裝置模型試驗,廠家提供的流道幾何尺寸供設計單位設計時參考。
    (4)、供貨方提出的流道幾何尺寸僅供用戶現設計方參考。



QZ型系列潛水混流泵訂購需知:

一、如您需要訂購QZ型系列潛水混流泵;需確定:

    1、QZ型系列潛水混流泵;流量、揚程、自吸高度
    2、QZ型系列潛水混流泵配套功率、WQ潛水排污泵;工作電壓
    3、QZ型系列潛水混流泵;進出口徑
    4、QZ型系列潛水混流泵;過流介質 以便我們技術人員為您準確選擇。

二、若已由設計單位已選好QZ型系列潛水混流泵;產品型號,則直接根據所選型號與上海意嘉泵業制造有限公司銷售部訂購。(聯系方式見網站底部)

三、若在QZ型系列潛水混流泵;選型過程中存在疑問,歡迎聯系我們的在線客服,為您提供滿意的服務(聯系方式見網站底部)
