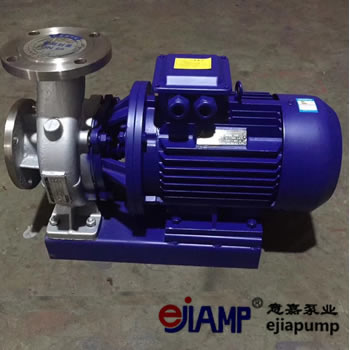

不銹鋼離心泵的組成及工作原理

1。葉輪

葉輪的作用是將原動機的機械能直接傳遞給液體，以增加液體的靜壓能和動能，主要是靜壓能。

葉輪一般有6~12個后彎葉片。

有三種類型的葉輪:開放式、半封閉式和封閉式。

開式葉輪在葉片兩側沒有蓋板，制造簡單，清洗方便。適用于輸送含有大量懸浮物的物料，效率低，輸送液體壓力低。半封閉葉輪吸入口一側沒有蓋板，另一側有蓋板，適用于輸送易沉淀或含有顆粒的物料，效率也較低。閉式葉輪在葉輪葉片兩側有前后蓋板，效率高，適用于輸送無雜質的清潔液體。一般的不銹鋼離心泵葉輪大多是這種。

有兩種吸液方式:單吸和雙吸。

2。不銹鋼多級離心泵殼作用是將葉輪密封在一定的空間內，使液體被葉輪吸出和壓出。泵的外殼由蝸殼制成，所以也叫蝸殼。隨著流道截面積的逐漸擴大，從葉輪外圍甩出的高速液體逐漸降低速度，從而可以有效地將部分動能轉化為靜壓能。泵殼不僅收集葉輪甩出的液體，還作為能量轉換裝置。

3。軸封裝置作用是防止泵殼內的液體沿軸泄漏或外部空氣漏入泵內。

在殼里面。常用的軸封裝置有填料密封和機械密封。一般來說，使用浸過油或涂有石墨的石棉繩作為填充物。機械密封主要依靠安裝在軸上的動環與固定在泵殼上的靜環之間端面的相對運動來達到密封的目的。不銹鋼離心泵的工作原理。不銹鋼管道離心泵的工作原理

葉輪安裝在泵殼2內，固定在泵軸3上，由電機直接驅動。在泵的中心，液體吸入口4與吸入管5相連。液體通過底閥6和吸管進入泵。泵殼上的排液口8與排液管9相連。

泵啟動前，泵殼內充滿了要輸送的液體。啟動后，葉輪由軸帶動高速旋轉，葉片間的液體也必須隨之旋轉。在離心力的作用下，液體從葉輪中心被甩向外緣并獲得能量，高速離開葉輪外緣，進入蝸殼泵殼。在蝸殼中，液體由于流道的逐漸擴大而減速，一部分動能轉化為靜壓能，以較高的壓力流入排出管道，被送到需要的地方。當液體從葉輪中心流向外緣時，葉輪中心形成一定的真空。由于儲罐液面上方的壓力大于泵入口處的壓力，液體被持續壓入葉輪?？梢钥闯觯灰~輪保持轉動，液體就會不斷地被吸入和排出。

2。氣體結合現象

當泵殼中有空氣時，空氣的密度比液體的密度小得多，從而產生較小的離心力。因此，污水坑水位泵入口和上面的泵入口之間的壓差不足以將儲罐中的液體壓入泵中，即不銹鋼離心泵沒有自吸能力，導致不銹鋼離心泵無法輸送液體。這種現象被稱為空氣束縛。

為了用液體填充泵，通常在吸入管的底部安裝一個帶有過濾網的底閥，它是一個止回閥。過濾網的作用是防止固體物質進入泵內損壞葉輪或阻礙泵的正常運轉。
